真空吸盤的壓力原理

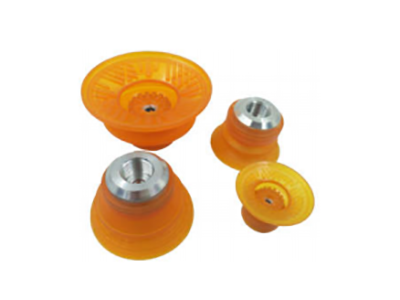

真空吸盤用于通過真空壓力吸附和夾持板。 板的表面是相對平坦的，并且吸盤的唇緣是相對柔軟和薄的，并且可以附接到板上。 真空泵抽真空，吸盤的內腔產生真空，形成真空負壓。 真空吸盤的吸力與壓力（真空度，吸盤內外之間的氣壓差）和吸盤面積成正比，即真空度越高，吸力越大 吸力 卡盤的尺寸越大，吸力越大。

動態下的吸力安全性

根據國外專業真空公司測試的數據，傳統電動葫蘆產生的加速系數要求的安全系數是真空壓力的2倍。 為了確保安全，配置吸盤并設置安全真空壓力時，在60％真空的條件下計算吸盤的理論吸力，然后除以2，以獲得所需的安全吸力。

吸盤與板材狀況對實際吸力的影響

理論安全吸力是指吸盤未老化，未硬化，吸盤未破損，開裂，吸盤表面清潔，板面質量相對較好的情況。 吸盤的唇緣更適合木板表面，空氣泄漏少，真空度可達到60％以上。 因此，為確保安全使用真空吸塵系統加載，請注意：

1.請務必定期清潔吸盤的唇面（與吸盤接觸的一面），并檢查吸盤是否有刮擦，裂紋和老化。 如有必要，請立即用新的吸盤更換。實際上，許多公司使用的吸盤并不安全，并且存在潛在的安全隱患。

2.當電路板表面嚴重生銹且非常不平整時，應擴大安全系數，否則可能無法牢固地吸住它。 針對這種情況，我們公司創新地應用了快速掛鉤系統。 四組對稱地集成在梁的兩端。 它在兩種情況下使用：①加載過程中突然斷電，使用菱形鉤，單板不會掉落，接聽電話后將被加載； ②當木板生銹或厚度超過10mm時，用吸盤將其抬起一點，然后戴上鉆石鉤以確保安全。

真空動力源對真空壓力的影響

真空吸盤用于手動進紙，需要確保人員安全。 真空發生器的真空度低于真空泵的真空度，因此使用真空泵作為真空壓力源通常更安全。 專業的供料系統公司不使用真空發生器。 另一個因素是需要高壓氣體。 一些工廠的氣源不足或不穩定，氣管的布置不方便。

真空泵有兩種類型。 一相是三相/兩相，需要將其從車間電氣箱連接到真空吸盤系統的控制箱。 如果客戶在現場駕駛太高而又不方便接通電源，請使用隔膜泵并用12V電池為其供電。 定期給電池充電。

根據上述實際情況，我們可以總結出以下結論：①真空吸盤可安全地進行激光切割和進給。 只要正確選擇了配置和用途； ②搖板越小越安全。③板的表面質量越差，吸力越大。 請選擇安全性高的真空機械手。 ⑤真空電源的真空度是確定真空壓力的重要因素，真空泵更安全地產生真空。
